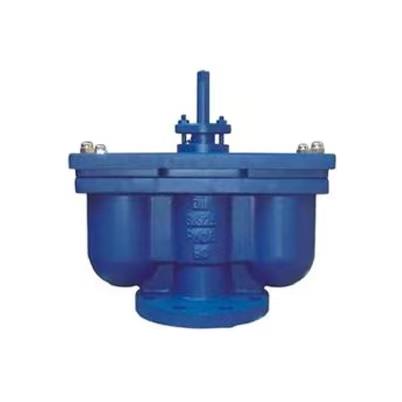

QB2雙口快速排氣閥
時間：2022/11/17
產品詳情
QB2-10型雙口排氣閥每小時排氣量表：
|
規格 |
50 |
75 |
100 |
150 |
200 |
|
立方米/小時 |
4-173 |
85-352 |
14-597 |
22-904 |
27-1145 |
主要零配件
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
|
||||||||
|
閥體 |
密封墊 |
閥 瓣 |
開槽錐端定位螺釘 |
閥桿 |
空心球 |
閥蓋 |
墊片 |
填料 |
排氣口墊片 |
|
||||||||
|
11 |
12 |
13 |
14 |
15 |
16 |
17 |
18 |
19 |
||||||||||
|
排氣端蓋 |
螺母 |
護蓋 |
螺母 |
專用螺柱 |
雙頭螺柱 |
填料壓蓋 |
螺母 |
雙頭螺柱 |
||||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
||
主要外形及連接尺寸：
|
型號 |
公稱通徑 |
主要尺寸 |
||||||
|
D |
D1 |
D2 |
L |
Z-φd |
介質 |
閥體材料 |
||
|
QB2-10 |
40 |
145 |
110 |
85 |
430 |
4-φ18 |
水 |
鑄鐵 |
|
QB2-10 |
50 |
160 |
125 |
100 |
430 |
4-φ18 |
水 |
鑄鐵 |
|
QB2-10 |
75 |
195 |
160 |
135 |
470 |
4-φ18 |
水 |
鑄鐵 |
|
QB2-10 |
100 |
215 |
180 |
155 |
500 |
4-φ18 |
水 |
鑄鐵 |
|
QB2-10 |
150 |
280 |
240 |
210 |
540 |
8-φ20 |
水 |
鑄鐵 |
|
QB2-10 |
200 |
335 |
295 |
265 |
700 |
8-φ20 |
水 |
鑄鐵 |
QB2雙口快速排氣閥結構圖：
